كيف تعمل آلة صنع علبة الهامبرغر خطوة بخطوة؟

عند دخولك إلى أي مطبخ للوجبات السريعة-ستجد أن الصندوق الصدفي الموجود أسفل المصباح الحراري يبدو عاديًا. لكن الدقة المطلوبة لإنتاج -طي الورق المقوى المسطح والضغط عليه ولصقه في حاوية -مقاومة للدهون وآمنة للطعام-والتي تحافظ على شكلها تحت الحرارة والرطوبة-ليست بسيطة على الإطلاق. أماكينة صنع علب الهمبرجريفعل كل هذه الخطوات من تلقاء نفسه. لذا فهي تحول قطعة مسطحة فارغة إلى صندوق نهائي بسرعات لا يمكن أن يضاهيها الطي اليدوي.

إن معرفة كل خطوة تساعد العمال على الحصول على المزيد من الإنتاج، والعثور على المشاكل، واتخاذ خيارات أفضل عند شراء الآلات.

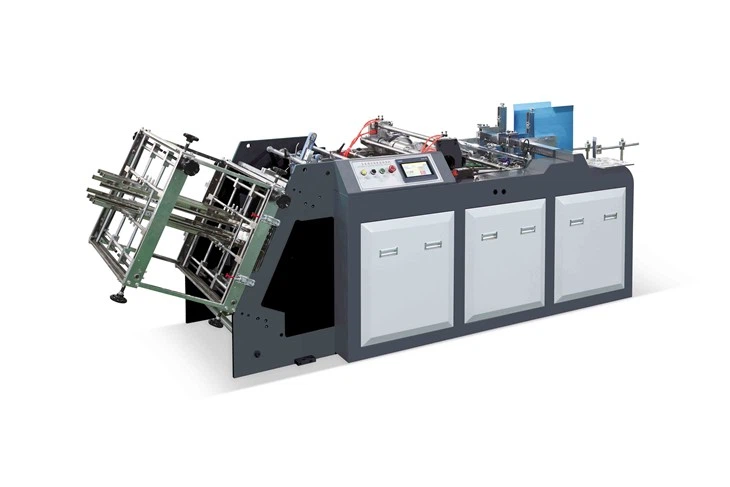

ما الذي تبدأ به الآلة: القالب-المقطع فارغًا

قبل أن تقوم الآلة بتشغيل دورة واحدة، يجب أن تكون المواد الخام جاهزة. لذا فإن الإدخال عبارة عن قطع من الورق المقوى فارغًا. هذه ورقة مسطحة تم قطعها بالفعل وتسجيلها بالشكل الدقيق للصندوق النهائي. يتم تصنيع معظم فراغات علب الهامبرغر من 250 إلى 400 جرامًا للمتر المربع من الورق المقوى الأبيض أو ورق الكرافت -الصالح للطعام، عادةً مع تصفيح PE (بولي إيثيلين) أو طلاء مقاوم للدهون-مطبق على سطح ملامسة الطعام-.

يعد نمط -التسجيل المسبق (التجعيد) أمرًا بالغ الأهمية. تحدد خطوط النتيجة بالضبط المكان الذي سيتم طي الفراغ فيه. إذا كان عمق أو موضع النتيجة بعيدًا قليلاً، فإن الصندوق الناتج إما أن يطوى بعيدًا عن زاوية القالب، تاركًا تجاعيد مرئية، أو يقاوم الطي تمامًا، مما يؤدي إلى تشويش محطة التشكيل.

الآلة لا تتوقف عن العمل-تقطع الفراغات بنفسها-وتتم هذه العملية عادةً في الأعلى على قاطعة مسطحة أو دوارة منفصلة-. ويتم بعد ذلك تحميل أكوام من قطع الفراغات المقطوعة مسبقًا- في مخزن الجهاز للتغذية التلقائية.

الخطوة 1: التغذية الفارغة والفصل

تبدأ العملية في المجلة، وهي عبارة عن قادوس تكديس يحمل عدة مئات من الفراغات في المرة الواحدة. تعمل آلية التغذية الفارغة-كؤوس الشفط الفراغية الأكثر شيوعًا الموجودة على الأذرع المؤازرة-على رفع الجزء العلوي الفارغ من المكدس وتوجيهه إلى مسار نقل الماكينة.

يعد الفصل الفارغ الجزء الأكثر حساسية ميكانيكيًا في هذه المحطة. تميل الفراغات المتجاورة إلى الالتصاق، خاصة في البيئات الرطبة أو عندما تكون الطبقة المقاومة للشحوم- ذات طاقة سطحية عالية. يمنع نفخ الهواء الثانوي أو الإصبع الميكانيكي عمليات التغذية المزدوجة-عن طريق كسر أي التصاق بين الفراغ المرفوع والفراغ الموجود بالأسفل.

تعمل الأنظمة المؤازرة الحديثة -الموجودة على ماكينة صنع علبة الهمبرغر على تخزين كل حجم فارغ كوصفة. عندما يحدد المشغل حجم المنتج، يتم ضبط طول شوط آلية التغذية وتوقيتها وتسلسل صمام التفريغ تلقائيًا-دون الحاجة إلى تعديل ميكانيكي يدوي.

عادةً ما يتراوح معدل التغذية في جهاز -المسار الواحد بين 50 و200 فراغ في الدقيقة اعتمادًا على هندسة الصندوق. تعمل الصناديق الأعمق ذات تسلسلات الطي الأكثر تعقيدًا بشكل أبطأ؛ تعمل الصواني المسطحة ذات القطعة الواحدة- بشكل أسرع.

الخطوة 2: التنشيط المسبق-للطي والتجعد

قبل أن يصل الفراغ إلى محطة اللصق، تبدأ حواجز التوجيه والألواح القابلة للطي في الانحناء على طول الخطوط المسجلة. إذن، تقوم محطة الطي-المسبقة هذه بمهمتين. أولاً، تقوم بتقليل القوة المطلوبة في محطة ضغط القالب لاحقاً. ثانيًا، يتأكد من وصول المادة الفارغة إلى محطة الغراء في وضع ثابت وقابل للتكرار.

في معظم الأجهزة، تتضمن هذه الخطوة منحدرات قابلة للطي ثابتة-وقنوات منحنية يمر عبرها الفراغ بسرعة النقل. عندما يتحرك الفراغ للأمام، تطوى ألواحه الجانبية تدريجيًا لأعلى على طول خطوط النتيجة. بحلول الوقت الذي يتم فيه الخروج من هذه المحطة، يكون الصندوق ثلاثي الأبعاد-جزئيًا: الجدران الجانبية في وضع مستقيم، ولكن ألسنة الزاوية وألواح القاعدة لم يتم قفلها بعد.

تعتمد جودة ما قبل الطي-بشكل كبير على جودة نتيجة الفراغ. تتطلب النتيجة الضحلة جدًا قوة مفرطة لتنشيطها، مما يعرضك لخطر التمزق الفارغ. قد تؤدي النتيجة العميقة جدًا إلى الطي المبكر قبل أن يصل الفراغ إلى الموضع الصحيح في مسار التغذية.

الخطوة 3: تطبيق الغراء

عندما تكون المادة الفارغة في حالة مطوية جزئيًا، فإن محطة اللصق تقوم بتطبيق مادة لاصقة على المناطق المحددة التي سيتم ربطها عند الضغط عليها. بالنسبة إلى-تغليف الخدمات الغذائية، يتم استخدام المواد اللاصقة ذات الأساس المائي-بشكل عالمي تقريبًا بدلاً من المواد اللاصقة المذيبة-وهي تتوافق مع لوائح المواد الملامسة للأغذية ولا تنتج أي انبعاثات متطايرة أثناء التشغيل.

عادةً ما تكون أداة وضع المادة اللاصقة عبارة عن فوهة أو نظام أسطوانة يتم تنشيطه بالهواء المضغوط والذي يقوم بترسيب نمط دقيق من الغراء على علامات تبويب الزوايا ومناطق تداخل القاعدة. يتم تحديد وزن المادة اللاصقة وعرض الخرزة وتوقيت التطبيق في وصفة PLC الخاصة بالجهاز. يعد حجم المادة اللاصقة غير الصحيحة أحد الأسباب الأكثر شيوعًا لفشل الصناديق: حيث يؤدي وجود مادة لاصقة قليلة جدًا إلى إنتاج وصلات ضعيفة يتم فتحها أثناء الاستخدام؛ يتم ضغط الكثير من المواد اللاصقة بشكل واضح، مما يؤدي إلى خطر التلوث، وقد يتسبب في التصاق الصناديق النهائية المجاورة في كومة الإخراج.

تستخدم بعض الآلات مادة لاصقة مذابة على الساخن-بدلاً من الغراء المعتمد على الماء-في التطبيقات التي تتطلب وقتًا أسرع لضبط الروابط. يتم تجميع المادة اللاصقة المذابة بالحرارة في غضون 1 إلى 3 ثوانٍ تحت الضغط، مقارنة بـ 5 إلى 15 ثانية للمواد اللاصقة المعتمدة على الماء-. تتمثل المفاضلة-في زيادة تعقيد المعدات: حيث يتطلب نظام الذوبان الساخن-خزانًا ساخنًا، وخراطيم يتم التحكم في درجة حرارتها-، وفوهات أدوات التطبيق التي تتطلب صيانة أكثر من نظام الصمغ البارد-.

أظهرت مجلة تكنولوجيا التغليف والأبحاث أن قوة الرابطة في صناديق الطعام الورقية تعتمد كثيرًا على نوع الغراء والطاقة السطحية للطلاء على الورق المقوى. لذا، تحتاج الألواح المصفحة PE- عادةً إلى خلطات غراء مصنوعة للأسطح منخفضة الطاقة- للحصول على رابطة قوية.

الخطوة 4: ضغط القالب وتشكيله

هذه هي الخطوة الرئيسية في العملية برمتها. هذا هو المكان الذي يصبح فيه الفراغ المسطح مربعًا ثلاثي الأبعاد. يتم الآن إدخال الفراغ، المطوي جزئيًا والمغطى بالغراء، إلى محطة ضغط القالب. ثم يتم إغلاق القالب العلوي والسفلي المتطابق حول الفراغ. لذلك يقومون بالضغط عليه في شكل الصندوق النهائي.

يقوم القالب بثلاثة أشياء في وقت واحد:

تشكيل الأبعاد: تقوم جدران القالب بدفع جميع الألواح، وعلامات التبويب، واللوحات إلى أماكنها النهائية. لذلك قاموا بتعيين الحجم الداخلي الدقيق للصندوق.

الربط اللاصق: الضغط الناتج عن القالب يضغط على الوصلات الملصقة معًا. يؤدي هذا إلى بدء رابطة الغراء ووضعها تحت ضغط متحكم فيه.

الإعداد الهيكلي: بالنسبة للصناديق المصنوعة من الورق المقوى الأثقل، يقوم القالب بتثبيت المادة الفارغة في موضعها لفترة كافية لتتبدد ذاكرة الطي-ميل المادة إلى العودة إلى الوضع المسطح-جزئيًا.

يختلف وقت بقاء القالب حسب نوع المادة اللاصقة ووزن اللوحة. في أنظمة اللصق التي تعتمد على الماء- مع لوح قياسي بوزن 300 جرام في المتر المربع، يوفر التثبيت لمدة تتراوح من 0.5 إلى 1.5 ثانية تقريبًا عند الإغلاق الكامل قوة ربط أولية كافية ليتم نقل الصندوق دون فتحه. في أنظمة الذوبان الساخن-، يمكن أن يكون المكوث أقصر لأن مجموعة الروابط تكون أسرع.

دقة محاذاة القالب مهمة. وفقًا للإرشادات الفنية لمعهد مصنعي آلات التغليف، يجب ألا يتجاوز التفاوت المسموح به في وضع القالب لحاويات الطعام الصدفية ±0.3 مم في أي اتجاه للحفاظ على هندسة الصندوق المتسقة ومنع اختلال المفصلات في المنتج النهائي.

الخطوة 5: تشكيل المفصلي الصدفي

يحتوي صندوق الهامبرغر على مفصل يسمح للغطاء بالفتح والإغلاق دون أن يتمزق. يتم تشكيل هذه المفصلة أثناء أو مباشرة بعد خطوة ضغط القالب.

اعتمادًا على تصميم الماكينة، يتم إنشاء المفصلة بإحدى طريقتين. في آلة -خطوة واحدة، تشكل هندسة القالب نفسها المفصلة-يتم ضغط الفراغ في شكل يترك طية محكمة عند خط المفصلة، ​​والتي تصبح مرنة بعد فترة استرخاء قصيرة. في آلة متعددة-خطوات، تتبع محطة تشكيل المفصلات-الضغط الرئيسي، وذلك باستخدام عنصر ضغط أضيق لإنشاء تجعيد المفصلة بدقة.

تعد متانة المفصلة أحد أهم معايير الأداء لصندوق الهامبرغر. وجد تحليل الفشل الميداني المنشور في Food Packaging and Shelf Life (Elsevier) أن تشقق المفصلات يمثل نسبة كبيرة من شكاوى حاويات الطعام في تطبيقات مطاعم الخدمة السريعة-، حيث ترجع معظم حالات الفشل إلى عدم كفاية عمق النقاط عند خط المفصلة بدلاً من فشل المواد اللاصقة أو المواد في مكان آخر من الصندوق.

الخطوة 6: مراقبة الجودة ونقل المخرجات

عند خروج الصناديق المشكلة من محطة القوالب، تتولى مجموعة من الأدلة الميكانيكية وأجهزة الاستشعار والناقلات التحقق من الجودة وإدارة المخرجات.

تتحقق أجهزة الاستشعار البصرية أو أجهزة القرب مما يلي:

ما إذا كان المربع قد تم تشكيله بالكامل (رفض المربع المسطح-)
ما إذا كان الغطاء محاذاة ضمن التسامح
ما إذا كان هناك أي ضغط لاصق-في المفصلة أو منطقة الجلوس بالغطاء
يتم تحويل المربعات التي تفشل في عمليات التحقق هذه من دفق الإخراج الرئيسي. في الأجهزة الحديثة المزودة باتصال IIoT، يتم تسجيل أحداث الرفض هذه بطوابع زمنية وربطها بمعلمات محددة للآلة-مما يتيح تحليل الأنماط الذي يمكنه تحديد محاذاة القالب المتدهورة ببطء، أو مكونات الدليل البالية، أو انحراف تسليم المادة اللاصقة قبل أن تصبح مشاكل إنتاج كاملة-.

تنتقل الصناديق المقبولة إلى ناقل الإخراج، حيث يتم تكديسها عادةً في مجموعات معدودة وتفريغها للتجميع النهائي أو التحميل المباشر في حالات الشحن.

نظام التحكم والتحويل

يتم التحكم في آلة صنع علب الهمبرغر الحديثة بواسطة PLC مع شاشة HMI تعمل باللمس والتي تقوم بتخزين وصفات المنتج. تحتوي الوصفة على جميع المعلومات البارامترية لحجم صندوق معين: حد التغذية، وتوقيت ما قبل الطي، ونمط تطبيق الغراء وحجمه، ووقت بقاء قالب الضغط، وسرعة ناقل الإخراج.

يتضمن التغيير بين أحجام الصناديق عنصرين: اختيار الوصفة (يتم ذلك في ثوانٍ على واجهة HMI) وتبديل القالب الفعلي. يستغرق استبدال القالب في الأجهزة التي تعمل بالمؤازرة- عادةً من 15 إلى 30 دقيقة باستخدام الأدوات القياسية. تستخدم الآلات المصممة للتغيير السريع للعفن أداة-أنظمة تركيب العفن المجانية التي يمكنها تقليل ذلك إلى أقل من 10 دقائق.

هذه المرونة تجعل آلة صنع علب الهامبرغر عملية للعمليات التي تقوم بتشغيل وحدات SKU متعددة للمنتج عبر نوبة عمل واحدة.

المواد وتأثيرها على أداء الآلة

لا تعمل جميع الورق المقوى بشكل متماثل على نفس الجهاز. هناك ثلاثة متغيرات مادية لها التأثير الأقوى على اتساق المخرجات:

وزن اللوحة (جم/م2): يمكن طي الألواح الأخف (200 إلى 280 جم/م2) بسهولة أكبر ولكنها تنتج صناديق أقل صلابة. تنتج الألواح الأثقل (350 إلى 450 جم/م2) حاويات أكثر صلابة ولكنها تتطلب قوة ضغط أعلى للقالب وقد تحتاج إلى وقت أطول قليلاً.

محتوى الرطوبة: يعمل الورق المقوى بشكل أكثر ثباتًا عند نسبة رطوبة تتراوح من 4 إلى 8 بالمائة. أقل من 4 بالمائة، تصبح الألواح هشة وتنكسر بسهولة عند خطوط النتيجة. أكثر من 8 بالمائة، تصبح الألواح طرية وقد لا تحافظ على شكلها المضغوط لفترة كافية لتثبيت الغراء.

نوع الطلاء وطاقة السطح: تتميز الألواح المصفحة PE- والألواح المغطاة بالحاجز-بطاقة سطحية مختلفة. لذلك يؤثر هذا على كيفية طيها (طي أكثر صلابة من اللوحة غير المطلية) ومدى التصاق الغراء بها. بعض الطلاءات المقاومة للشحوم-لا تعمل مع المواد اللاصقة القياسية المعتمدة على الماء-PVAc. لذلك أنت بحاجة إلى خلطات غراء خاصة للحصول على رابطة قوية.

قضايا الإنتاج المشتركة وأسبابها

التعليمات

ما هي أنواع الصناديق التي يمكن أن تنتجها نفس الآلة؟
يمكن لمعظم الآلات إنتاج مجموعة متنوعة من تنسيقات حاويات المواد الغذائية عن طريق تغيير مجموعة القوالب وتحميل الوصفة المقابلة. بالإضافة إلى صدفات الهامبرغر، تشتمل التنسيقات الشائعة على علب البطاطس المقلية وصواني النقانق وصناديق الوجبات الجاهزة ذات القطعة الواحدة- وأغطية دلو الدجاج. يحدد نطاق الحجم الفارغ الخاص بالجهاز ما هو ممكن.

ما المدة التي تدوم فيها مجموعة القوالب؟
عادةً ما تدوم قوالب الفولاذ الموجودة في الماكينات-التي تتم صيانتها بشكل جيد من 3 إلى 5 ملايين دورة. يظهر التآكل أولاً كهندسة حافة فضفاضة-ثم على شكل انحراف أبعاد قابل للقياس. يعد فحص سطح القالب كل 500000 دورة فترة صيانة معقولة.

هل الآلة تحتاج إلى هواء مضغوط؟
نعم. تتعامل الأنظمة الهوائية مع أكواب الشفط الفارغة، وفصل الهواء، وفي بعض التصميمات، يتم تشغيل ضغط القالب. يتراوح ضغط التشغيل القياسي من 0.5 إلى 0.8 ميجا باسكال مع استهلاك هواء يبلغ حوالي 300 إلى 500 لتر في الدقيقة عند سرعة الإنتاج الكاملة.

ما هي المساحة الأرضية التي تشغلها الآلة النموذجية؟
تستهلك الآلة ذات الحارة الواحدة-مساحة أرضية تبلغ حوالي 3600 ملم × 1500 ملم. لذلك اترك مساحة إضافية لتحميل الفراغات، وناقل الإخراج، والوصول إلى لوحات الصيانة.

كيف يمكن مقارنة الآلة التي تعمل بمحرك مؤازر-بالكاميرا-والآلة ذات التروس؟
تتيح الأجهزة التي تعمل بنظام -المؤازرة إمكانية تعديل المعلمات المستندة إلى الوصفة-بدون تدخل ميكانيكي، مما يقلل من وقت التغيير ويتيح ضبطًا أكثر دقة للعملية. تعتبر آلات الكامة-و-التروس أبسط من الناحية الميكانيكية وغالبًا ما تكون أكثر قوة في البيئات القاسية، ولكنها تتطلب تعديلًا فعليًا لكل تغيير في المعلمة.

خاتمة

تقوم آلة تصنيع صناديق الهمبرغر بتحويل الورق المقوى المسطح الفارغ إلى حاوية صدفية نهائية من خلال ست خطوات منسقة: التغذية والفصل، والطي المسبق، وتطبيق الغراء، وضغط القالب، وتشكيل المفصلة، ​​ونقل المخرجات. كل خطوة لها أوضاع الفشل الخاصة بها، والمعلمات الرئيسية الخاصة بها، وعلاقتها الخاصة بالجودة الفارغة الأولية التي تتلقاها الآلة.

بالنسبة للمشغلين، فإن فهم هذا التسلسل يعني معرفة المكان الذي يجب البحث فيه بالضبط عندما تنحرف جودة الإخراج. بالنسبة للمشترين الذين يحددون معدات جديدة، فهذا يعني طرح الأسئلة الصحيحة حول قدرة المؤازرة، ووقت تغيير القالب، وتوافق نظام اللاصق، وإدارة الوصفة. الآليات ليست معقدة-لكن التفاصيل مهمة.

مصادر:

• معهد مصنعي آلات التعبئة والتغليف - التفاوتات المسموح بها في وضع القالب والمعايير الفنية لمعدات تشكيل حاويات المواد الغذائية على شكل صدفة.
• مجلة تكنولوجيا التغليف والأبحاث - تحليل قوة الروابط اللاصقة في حاويات المواد الغذائية المصنوعة من الورق المقوى PE- المغلفة.
• تغليف المواد الغذائية ومدة صلاحيتها (Elsevier) - تحليل الفشل الميداني لتكسير المفصلات في الحاويات الصدفية لمطعم الخدمة السريعة-.
• مراجعة أتمتة التغليف الصناعي - معايير أداء نظام محرك سيرفو لآلات تشكيل الصناديق.
• المجلس الدولي لابتكار التغليف - لوائح المواد الملامسة للأغذية وإرشادات الامتثال للمواد اللاصقة القائمة على الماء-لتغليف المواد الغذائية الورقية.
